Frequently Asked Questions

FAQ: Design V6&V7 - Technische tekening

Beknopte instructie voor het definiëren van aanzichten

Een gedefinieerd aanzicht is een weergave waarin de gekozen kijkpositie, lagen, renderinstelling, maatlijnen en teksten bewaard blijven. Dit is o.a. een voordeel bij het voorbereiden van uw klantpresentatie en het maken van technische tekeningen en bestellingen voor verschillende partijen. Gedefinieerde aanzichten kunnen ook worden opgeslagen in de offerte.

AANZICHT DEFINIËREN

Als u het gewenste aanzicht in beeld hebt, klikt u via het tabblad Beeld in de groep Aanzichten op de onderste helft van de knop Boven-/Vooraanzicht of Perspectief. Kies voor Gedefinieerde aanzichten en klik op Nieuw aanzicht/perspectief definiëren.

Hierna geeft u het aanzicht een naam en klikt op OK.

(De keuze voor “Definieer ook voor nieuw ontwerp” is standaard niet gemarkeerd. “Toon onbekende laag” is standaard wel gemarkeerd. U hoeft hier niets aan te wijzigen, tenzij u standaard ook bij andere tekeningen hetzelfde aanzicht wilt definiëren. U vindt hierover meer informatie in de uitgebreide handleiding in het Help Center: How-to… Gedefinieerde aanzichten).

Wijzigen van gedefinieerde aanzichten

Als u een reeds eerder gedefinieerd aanzicht op uw scherm hebt waarin u de kijkpositie, lagen, renderinstellingen, maatlijnen of teksten hebt gewijzigd, kunt u deze als volgt bewaren; U selecteert het te wijzigen aanzicht door deze in het veld gedefinieerde aanzichten met rechts aan te klikken en te kiezen voor Wijzigen.



De installatiesymbolen zijn in het bovenaanzicht niet zichtbaar

Als u een symbool plaatst en deze niet verschijnt in de tekening kan dat verschillende oorzaken hebben. De meest voorkomende omschrijven wij hier.

Antwoord: Dit wordt waarschijnlijk veroorzaakt door de rendering (1) of doordat foutieve symbolen zijn geplaatst (2).

1 – Rendering

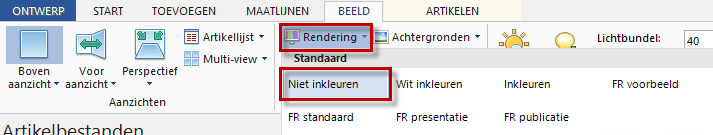

Controleer de renderinstelling via het tabblad Beeld in de groep Renderen onder de optie Rendering. Indien de keuze ‘Wit inkleuren’ of een andere render instelling (FR voorbeeld)  is geselecteerd, wijzig deze dan in de optie Niet inkleuren.
007-1
2 – Foutieve symbolen zijn geplaatst
Controleer de symbolen door via het tabblad Beeld in de groep Aanzichten te kiezen voor de Artikellijst. Deze lijst toont alle geplaatste artikelen. De Artikelcode van een installatiesymbool die wel zichtbaar is in uw bovenaanzicht herkent u aan de aanduiding XPlan.

007-2-artikellijst-xplan

Selecteer de Artikelcode van het foutieve symbool en kies Delete op uw toetsenbord.

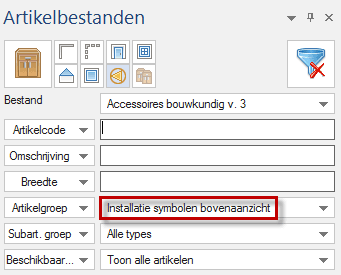

Plaats hierna de juiste symbolen: ga naar het tabblad Beeld en kies in de groep Aanzichten voor het Bovenaanzicht. Selecteer in het bestand Accessoires bouwkundig de artikelgroep   en kies nu de juiste symbolen.

007-2

Hoe maak ik een installatietekening?

U kunt installatiesymbolen plaatsen, maatlijnen toevoegen en uw tekening voorzien van eigen teksten. Zo kunt u naar wens verschillende technische tekeningen aanleveren aan bijvoorbeeld de aannemer, installateur en monteur.

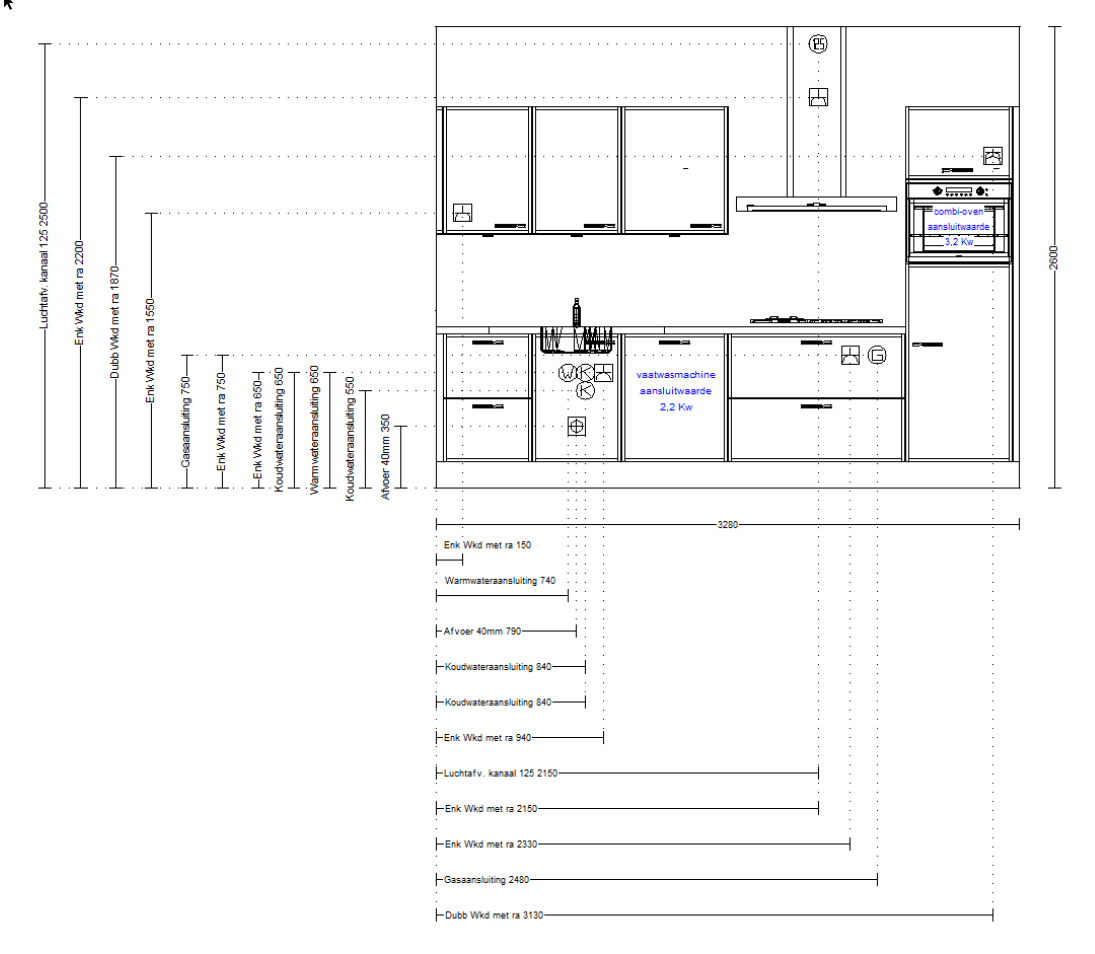

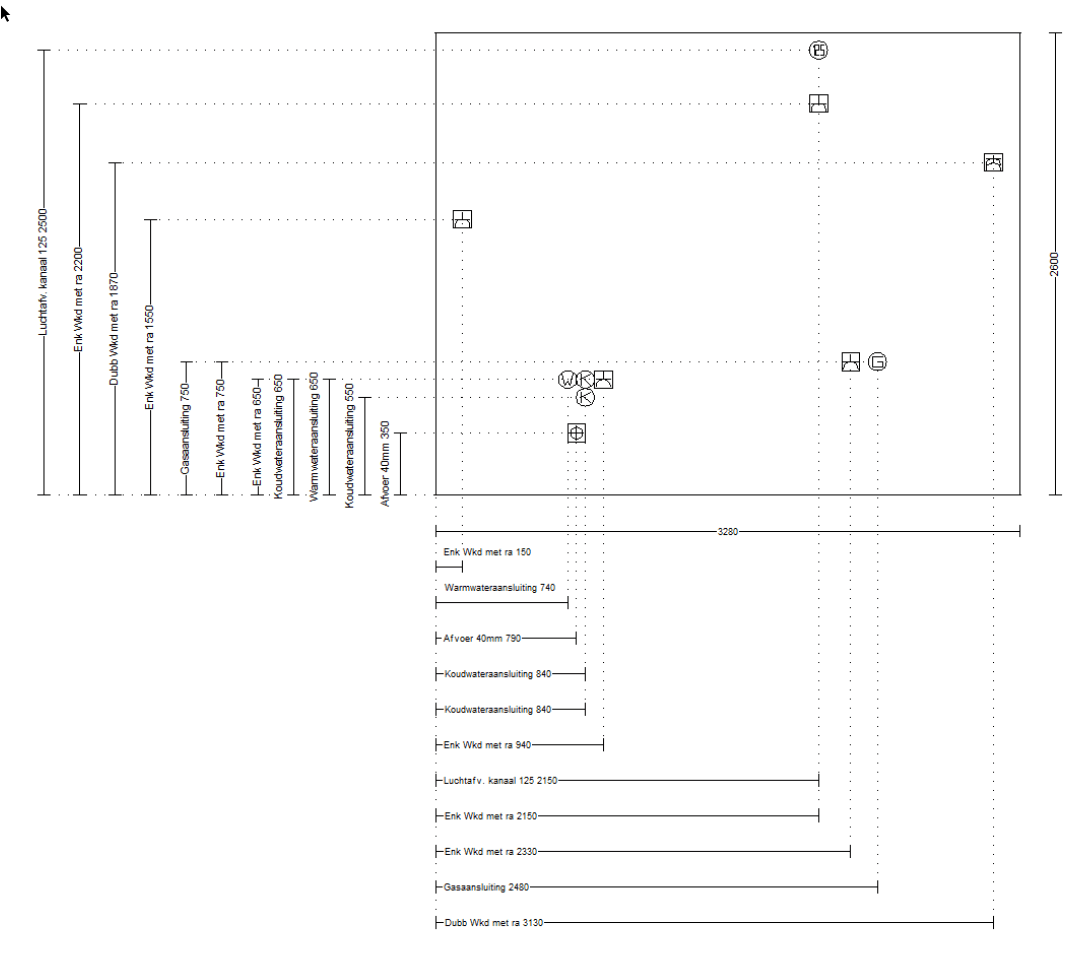

Voorbeelden van installatietekeningen:

035-1-voorbeeld 035-2-voorbeeld

Antwoord: Een uitgebreide beschrijving kunt u terugvinden in de handleiding How to … een installatietekening maken. Deze is beschikbaar via het Help Center.

035-3

035-4-how-to
