Frequently Asked Questions

U kunt ervoor kiezen de artikellijst of installatiesymbolen te printen op het voor- of bovenaanzicht. Deze opsomming wordt dan aan de rechterzijde naast de tekening afgedrukt en is per ontwerp optioneel.

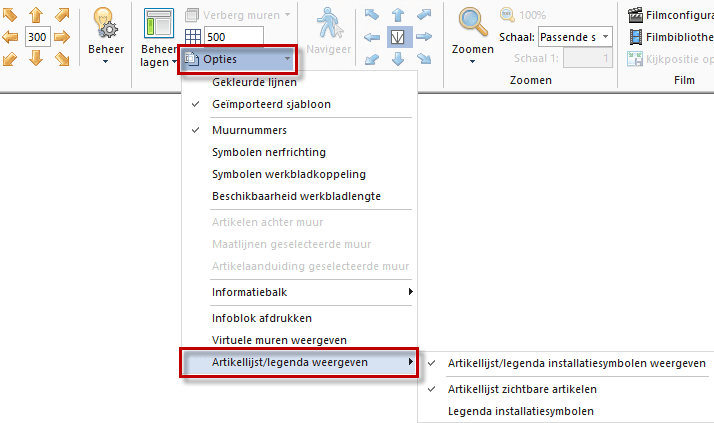

Antwoord: U kunt deze functie aanzetten door naar het tabblad Beeld te gaan en in de groep Weergave het uitklapmenu Opties te openen. Vervolgens vinkt u de optie Artikellijst/legenda weergeven aan. Wilt u de aanduidingen niet op het voor- of bovenaanzicht afdrukken dan vinkt u de optie uit.
Als u voor alle nieuw te maken tekeningen de optie wilt aan- of uitzetten, dan heeft u de keuze deze optie alleen voor uw eigen werkplek in te stellen of voor alle werkplekken, via de netwerkverbinding met de server. Voor de instelling t.b.v. uw eigen werkplek opent u C:\Program Files (x86)\Simar Automatisering\Simar Design\simardesignprefs.exe. Onder de kop Presentatie en aanzichten vinkt u de preferenties 1119 en 1121 aan. Voor de instelling t.b.v. alle werkplekken opent u via de netwerkverbinding met de server “Server”\Simar Design\simardesignprefs.exe. Onder de kop Presentatie en aanzichten vinkt u de preferenties 1119 en 1121 aan. Om deze optie voor alle werkplekken in te stellen dient ook de optie Centraal beheren aangevinkt te staan.

LET OP: Reeds gemaakte tekeningen worden door de wijziging in de voorkeursinstellingen niet aangepast.

AANZICHT DEFINIËREN

Als u het gewenste aanzicht in beeld hebt, klikt u via het tabblad Beeld in de groep Aanzichten op de onderste helft van de knop Boven-/Vooraanzicht of Perspectief. Kies voor Gedefinieerde aanzichten en klik op Nieuw aanzicht/perspectief definiëren.

Hierna geeft u het aanzicht een naam en klikt op OK.

(De keuze voor “Definieer ook voor nieuw ontwerp” is standaard niet gemarkeerd. “Toon onbekende laag” is standaard wel gemarkeerd. U hoeft hier niets aan te wijzigen, tenzij u standaard ook bij andere tekeningen hetzelfde aanzicht wilt definiëren. U vindt hierover meer informatie in de uitgebreide handleiding in het Help Center: How-to… Gedefinieerde aanzichten).

Wijzigen van gedefinieerde aanzichten

Als u een reeds eerder gedefinieerd aanzicht op uw scherm hebt waarin u de kijkpositie, lagen, renderinstellingen, maatlijnen of teksten hebt gewijzigd, kunt u deze als volgt bewaren; U selecteert het te wijzigen aanzicht door deze in het veld gedefinieerde aanzichten met rechts aan te klikken en te kiezen voor Wijzigen.

Soms lijkt het of de muren in het perspectief aanzicht ontbreken terwijl ze in het boven- en vooraanzicht wel zichtbaar zijn.

Antwoord: Ga in dat geval naar het tabblad Beeld en maak in de groep Weergave de selectie in Verberg muren ongedaan. Nu zullen alle muren weer zichtbaar zijn maar het kan wel zo zijn, dat de muur voor uw kijkpositie staat omdat u bijvoorbeeld buiten de ruimte staat.

Wanneer u een vooraanzicht wilt nemen van een bepaalde zijde van een eiland d.m.v. een virtuele muur kan het soms voorkomen dat u ook de kasten van de andere zijde van het eiland ziet.

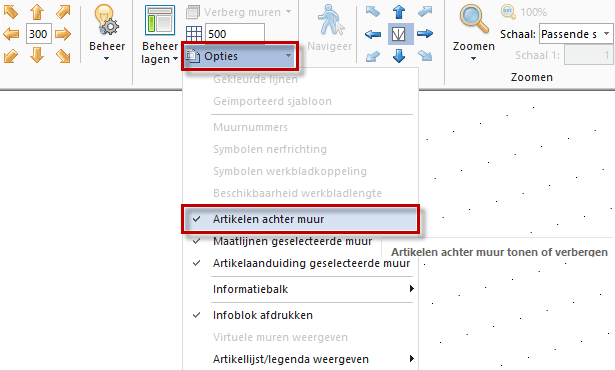

Antwoord: Om dit te verhelpen gaat u naar tabblad Beeld en kies voor Opties. Klik Artikelen achter muur aan.
