AANZICHT DEFINIËREN

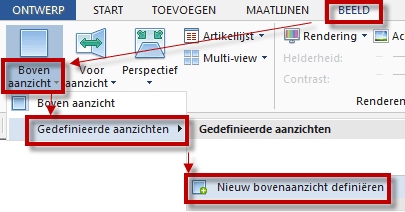

Als u het gewenste aanzicht in beeld hebt, klikt u via het tabblad Beeld in de groep Aanzichten op de onderste helft van de knop Boven-/Vooraanzicht of Perspectief. Kies voor Gedefinieerde aanzichten en klik op Nieuw aanzicht/perspectief definiëren.

Hierna geeft u het aanzicht een naam en klikt op OK.

(De keuze voor “Definieer ook voor nieuw ontwerp” is standaard niet gemarkeerd. “Toon onbekende laag” is standaard wel gemarkeerd. U hoeft hier niets aan te wijzigen, tenzij u standaard ook bij andere tekeningen hetzelfde aanzicht wilt definiëren. U vindt hierover meer informatie in de uitgebreide handleiding in het Help Center: How-to… Gedefinieerde aanzichten).

Wijzigen van gedefinieerde aanzichten

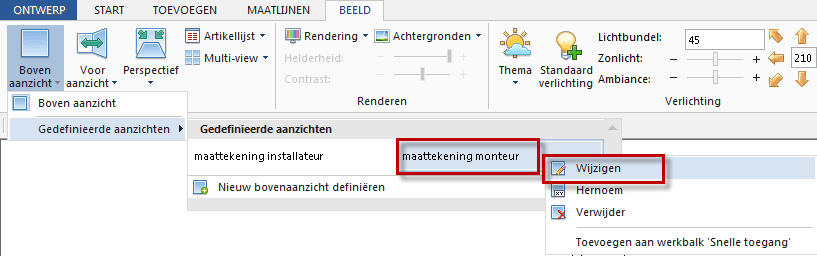

Als u een reeds eerder gedefinieerd aanzicht op uw scherm hebt waarin u de kijkpositie, lagen, renderinstellingen, maatlijnen of teksten hebt gewijzigd, kunt u deze als volgt bewaren; U selecteert het te wijzigen aanzicht door deze in het veld gedefinieerde aanzichten met rechts aan te klikken en te kiezen voor Wijzigen.

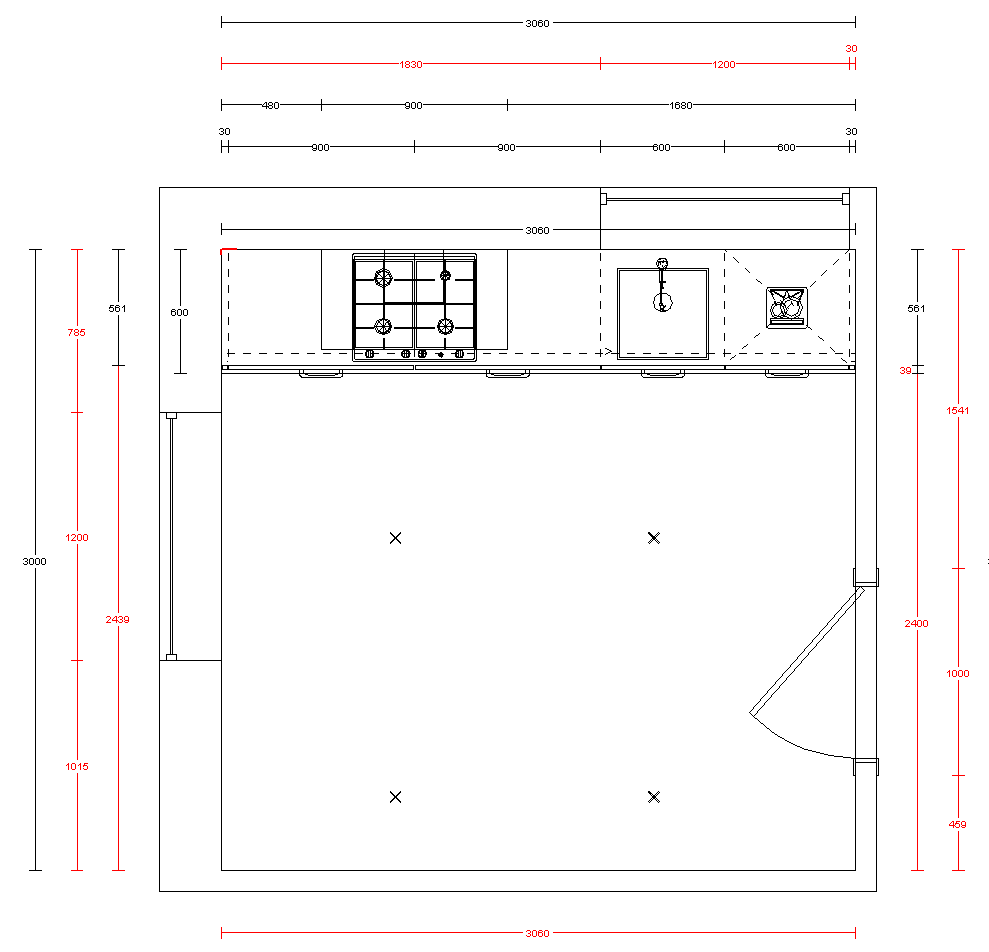

Als u de optie voor automatisch plaatsten maatlijnen gebruikt dan heeft u snel en makkelijk maatlijnen in uw tekening. Wilt u deze aanpassen of extra maatlijnen toevoegen dan is dit eenvoudig te doen.

Antwoord: De automatisch geplaatste maatlijnen kunt u wijzigen via het tabblad Maatlijnen.

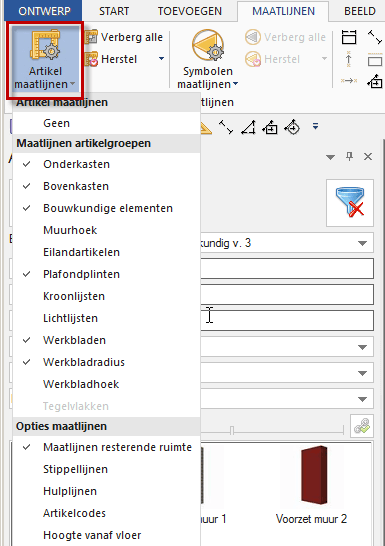

Kies voor Artikel maatlijnen en selecteer de gewenste artikelgroepen door een vink te plaatsen of verwijderen.

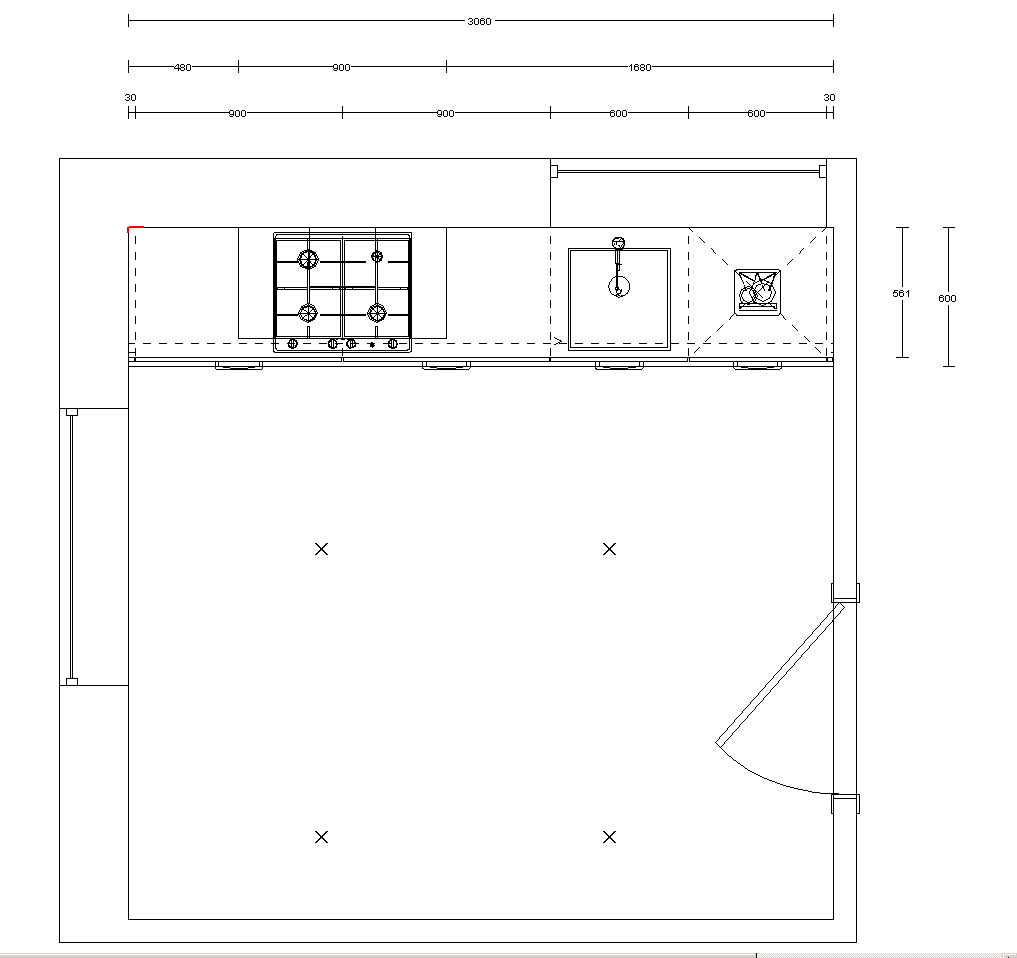

Als er nu nog maatlijnen ongewenst zijn, dan selecteert u deze met een linker muisklik. U kunt meerdere maatlijnen tegelijk selecteren als u hierbij de shift-knop ingedrukt houdt. De selectie verwijdert u vervolgens met de Delete knop op uw toetsenbord.

De resterende maatlijnen kunt u verplaatsen door deze te selecteren en slepen.

Het resultaat kunt u definiëren om deze later opnieuw te kunnen oproepen of in de offerte als afbeelding beschikbaar te hebben.

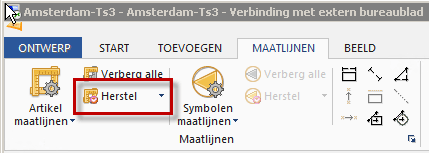

Als u alle oorspronkelijke automatisch geplaatste maatlijnen weer beschikbaar wilt hebben kiest u via het tabblad Maatlijnen voor Herstel.

TIP: U kunt zelf bepalen welke artikelgroepen automatisch zijn aangevinkt middels instelling 548. Raadpleeg hiervoor de FAQ-handleiding ‘instellingen wijzigen’.
